Produktdetails:
|
Produktname: | Niedrigtemperatur-hochleistungsfähigkeit Modell luftgekühlte Hitze-Buckel-Einheit | Grenztemperatur: | -20 ℃ Abkühlen und Heizung 48℃ |
---|---|---|---|
Heizleistungsstrecke: | 75-1200 | Kälteleistungsstrecke: | 71 Kilowatt kW-1136 |
Spindel: | 3,68 | IPLV: | 4,33 |
Markieren: | Luftquellwärmepumpe,Wärmepumpe außerhalb der Einheit |

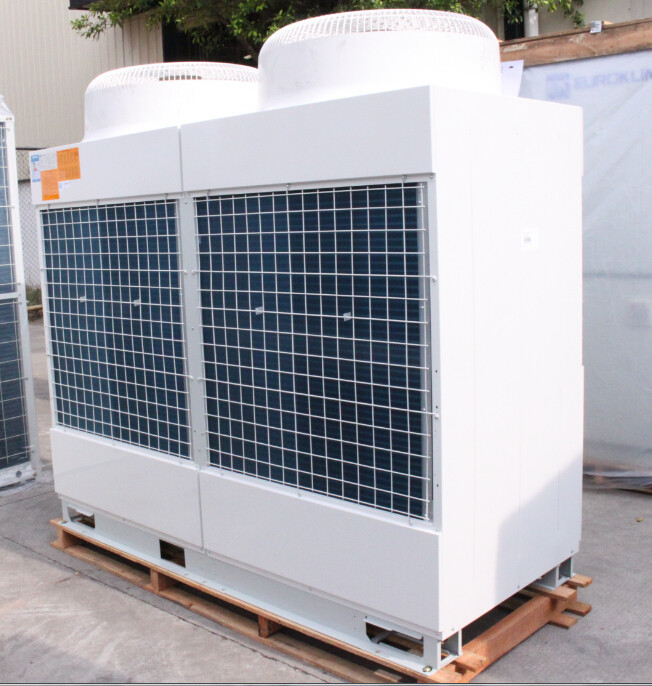

71kW SPINDEL 3,68 kühlte niedrigtemperatur-hochleistungsfähigkeit Modellluft modularen Kühler/Wärmepumpeeinheit ab
Spezifikationen:
Technisches Leistungsblatt
Modell | EKAC 250BRLH | EKAC 500BRLH | EKAC 750BRLH | EKAC 1000BRLH | EKAC 1250BRLH | EKAC 1500BRLH | ||
Einheitskombination | Haupteinheit | EKAC 250BRLHM | EKAC 250BRLHM | EKAC 250BRLHM | EKAC 250BRLHM | EKAC 250BRLHM | EKAC 250BRLHM | |
Sklaveneinheit | -- | EKAC 250BRLHS | 2EKAC 250BRLHS | 3EKAC 250BRLHS | 4EKAC 250BRLHS | 5EKAC 250BRLHS | ||
Nominale Kälteleistung | Kilowatt | 71 | 142 | 213 | 284 | 355 | 426 | |
USRT | 20,19 | 40,38 | 60,57 | 80,76 | 100,95 | 121,14 | ||
×104kcal/h | 6,10 | 12,2 | 18,3 | 24,4 | 30,5 | 36,6 | ||
Nominale Heizleistung | Kilowatt | 75 | 150 | 225 | 300 | 375 | 450 | |
USRT | 21,33 | 42,66 | 63,99 | 85,32 | 106,65 | 127,98 | ||
×104kcal/h | 6,45 | 12,9 | 19,35 | 25,8 | 32,25 | 38,7 | ||
Gesamtleistung der nominalen Kälteleistung | Kilowatt | 19,3 | 38,6 | 57,9 | 77,2 | 96,5 | 115,8 | |
Gesamtleistung der nominalen Heizleistung | Kilowatt | 20,0 | 40 | 60 | 80 | 100 | 120 | |
Stromversorgung | 380V/3N~/50Hz | |||||||
Kühlmittel | Art | R22 | ||||||
Steuerung | Elektronisches Expansionsventil | |||||||
Kompressor | Art | Völlig hermetischer spiralförmiger Kompressor | ||||||
Schmiermittel | Mineralöl (SUNISO 3GS) | |||||||
Menge. | Satz | 2 | 4 | 6 | 8 | 10 | 12 | |
Fan | Art | Hoch-Leistungsfähigkeit Vakuum bronzieren-geschweißte Plattenart | ||||||
Menge. | Satz | 2 | 4 | 6 | 8 | 10 | 12 | |
Wasserseitenwärmetauscher | Art | Hoch-Leistungsfähigkeit Vakuum bronzieren-geschweißte Plattenart | ||||||
Wasserstrom für Abkühlen |
3 m /h |
12,2 | 24,4 | 36,6 | 48,8 | 61 | 73,2 | |
Wasserstromrate herein Heizungsmodus |
3 m /h |
12,9 | 25,8 | 38,7 | 51,6 | 64,5 | 77,4 | |
Wasserbeständigkeit | kPa | 36 | 36 | 36 | 36 | 36 | 36 | |
Empfohlener Durchmesser für allgemeine Einlass-/Ausgangwasserleitung | Zoll | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥5 | |
Stromkabelspezifikation | Abschnittbereich der Livelinie | 2 Millimeter |
≥10 | ≥35 | ≥70 | ≥95 | ≥120 | ≥150 |
Menge. von den Livelinien | 3 | |||||||
Abschnittbereich der ungültigen Linie | 2 Millimeter |
≥4 | ||||||
Menge. von den ungültigen Linien | 1 | |||||||
Abschnittbereich der Grundleitung | 2 Millimeter |
≥10 | ≥16 | ≥35 | ≥50 | ≥60 | ≥75 | |
Menge. von Grundleitungen | 1 | |||||||
Maße | L x H | Millimeter | 2012×1840 | |||||
Breite | Millimeter | 880 | 2125 | 3370 | 4615 | 5860 | 7105 | |
Stückgewicht | Nettogewicht | Kilogramm | 590 | 1180 | 1770 | 2360 | 2950 | 3540 |
Betriebsgewicht | Kilogramm | 600 | 1200 | 1800 | 2400 | 3000 | 3600 |
Anmerkung:
■ Testbedingungen für nominale Kälteleistung: Wasseraustrittstemperatur 7°C; Wasserstrom: 0.172m3/(h·Kilowatt); umgebende Temperatur im Freien 35°C.
■ Testbedingungen für nominale Heizleistung: Wasseraustrittstemperatur 45°C; Wasserstrom: 0.172m3/(h·Kilowatt); im Freien trocknen Sie/Netzbirnentemperatur
7°C/6°C.
■ Wasserbeständigkeit an der Klimaanlagenseite umfaßt WasserDruckabfall der Einheit und des befestigten Y-förmigen Filters.
■ Hauptrohre kombinierte Einheiten müssen auf Standort besonders angefertigt sein und installiert sein. Der Durchmesser der Rohre muss Entwurfsbedingungen erfüllen. EK
stellt nicht die Rohre zur Verfügung.
■ Moduleinheiten können unter Verwendung der 1 - 16 Grundbausteine der gleichen Art oder der verschiedenen Arten gemäß des praktischen Bedarfs gebildet werden. Die oben genannten Tabellenlisten
die Parameter für allgemeine Modulkombinationen.
■ für elektrische Verdrahtung vor Ort, sehen das Namensschild- oder Installationsmenü der Einheit.
Decription
1. Die niedrigtemperatur-hochleistungsfähigkeit modulare Luft kühlte Wärmepumpe-Einheitseigenschaften eine Volllast SPINDEL bis zu 3,68 ab und entsprach dem nationalen Standard für energiesparende Produkte tier-1 (3,4). wird die abkühlende und Heizungsenergieeffizienz der Wärmepumpeniedrigtemperatureinheit der hohen Leistungsfähigkeit modularen luftgekühlten erheblich verbessert, um Operationskosten für die Kunden zu sparen (Mehrwert). Die Energieeffizienz ist mit der teilweisen Arbeitsbelastung besonders ausgezeichnet und holt den Kunden Komfort an viel preiswerterem.
2. Die EKAC-niedrigtemperatur-hochleistungsfähigkeit Einheit kennzeichnet führende Kompressoren EVI (erhöhte Dampf-Einspritzung) und erhöht das Kühlmittel, das soviel wie um 20% aufbereitet. Die Verdampfungskapazität wird durch Mitteldruck Kühlmittelaufnahme verbessert. Ein Kompressor drückt Kühlmittel 2mal in jedem Zyklus zusammen. Halb--m Flossen werden benutzt, um die Hitzeaustausch Leistungsfähigkeit des Wärmetauschers zu verbessern. Die hochmodernen queren diagonalen Konvektionswinkel der Einheitseigenschaften für Edelstahl bronzieren-geschweißten Platte-artigen Wärmetauscher und Edelstahl bronzieren den geschweißten Platte-artigen Ekonomiser (benutzt, um die Enthalpieunterscheidung zwischen dem Einlass und dem Ausgang des Verdampfers zu erhöhen). Ein EXV wird verwendet, um die Operation der Einheit genau zu steuern.
3. Die EKAC-niedrigtemperatur-hochleistungsfähigkeit modulare luftgekühlte Wärmepumpeeinheit kennzeichnet ausgezeichnete Heizung SPINDEL, wenn die umgebende Temperatur niedrig ist (20% in hohem Grade als allgemeine luftgekühlte Wärmepumpeeinheit, wenn die umgebende Temperatur -10°C) ist. Die niedrigere Grenze der umgebenden Temperatur wird von -10°C von allgemeinen Einheiten zu -20°C. erweitert. Dieses verbessert erheblich abkühlende Leistung in den Bereichen, in denen der Winter die Kälte ist und den Bedarf an den zusätzlichen Heizungen verringert oder beseitigt
4. Jede Moduleinheit hat zwei Lastgetriebe. Wenn mehrfache Moduleinheiten kombiniert werden, könnte es viele Lastgetriebe geben. Beim Arbeiten an einer teilweisen Arbeitsbelastung (99% der Operationszeit), reguliert die Einheit intelligent den Ertrag, der auf der tatsächlichen Arbeitsbelastung basiert und macht die Operations-Leistungsfähigkeit sogar höher. Mit einer optionalen 2wegventilwasserhaltungseigenschaft kann die Einheit Signale aussenden, Kaltwasser abzuschneiden. Dieses ermöglicht automatischer Steuerung des Datenflusses für Pumpen in Übereinstimmung mit dem Wandler, der hilft, mehr Energie zu sparen.
5. Z.Z. zentralisieren Sie Heizung, indem Sie Wärmerohre verwenden, sind sehr allgemein. Diese Art der Hitzebestimmung vergeudet viel Hitze in den Heizungsrohren, und ist in der Leistungsfähigkeit niedrig. Andere Defekte umfassen die örtlich festgelegte Heizzeit, Umweltverschmutzung, schwierig instandzuhalten und Abholgebühren und Erfüllen nicht von nationalen Bedingungen an Energieeinsparung. Die EKAC-niedrigtemperatur-hochleistungsfähigkeit modulare luftgekühlte Wärmepumpeeinheit kann genügend Hitze in einer umgebenden Temperatur wie -20°C. so niedrig zur Verfügung stellen. Die Heizzeit, die Ausgabeleistung und die Innentemperatur können wie von dem Kunden gefordert flexibel bedungen werden. Die Einheit liefert Heizung und abkühlende Funktionen, Rettungsinstallation und Instandhaltungskosten. Einheit dieser Reihe trifft die Tendenz für energiesparende Technologien und ist der Revolutionär, der mit traditionellen Hitzebestimmungslösungen verglichen wird.
